德国科学家突破纯钨电化学沉积技术，革新聚变内壁防护清洁能源商业化

在核聚变反应堆中，超高温等离子体虽然通过强磁场约束，但在非理想状态下，仍会释放出巨大的热负荷和高能粒子冲击内壁。据研究数据，面向等离子体的表面需承受高达10MW /m2的热负荷。因此，寻找一种既能耐受极端高温，又能兼具制造经济性的材料，是全球聚变产业的共同追求。

钨（Tungsten）作为一种熔点超过3000摄氏度的耐火金属，凭借其卓越的耐热性和坚固性，一直是“第一壁”材料的首选。然而，钨在地壳中的含量仅占百万分之一，且机械加工极其困难。若制造全钨部件，不仅成本高昂，且在工程上实现较为困难。

为了解决这一矛盾，德国科研团队提出了一种极具创新性的策略：在放弃制造昂贵的全钨部件，转而采用“基底材料+钨涂层”的策略。即在易于处理的基底材料上，电化学沉积一层薄薄的纯钨。这既能保留钨卓越的耐热表面性能，又能利用其他材料的结构优势和经济性。

然而，这一路径在科学上曾面临巨大的障碍。研究人员指出，钨具有非常低的氢过电位，这意味着在传统的水性电解质中，钨无法沉积，只会产生氢气。长期以来，全球范围内尚无任何工业或实验室方法能实现纯钨的电化学沉积。

面对这一挑战，由马克斯·普朗克等离子体物理研究所（IPP） 与专业电解质制造商IoLiTec组成的研究联盟，另辟蹊径，开发了一种基于离子液体和有机溶剂的无水电解质技术。该技术打破了现有的科学边界，成功实现了纯钨层的电化学沉积。

三位合作伙伴提供了互补的专业知识：IPP确定涂层要求，并在与聚变相关的条件下进行面向应用的测试。弗劳恩霍夫制造技术与自动化研究所（Fraunhofer IPA）开发整个涂层工艺，目标是实现后续的工业规模化。IoLiTec公司提供配制特殊离子液体的专业知识。

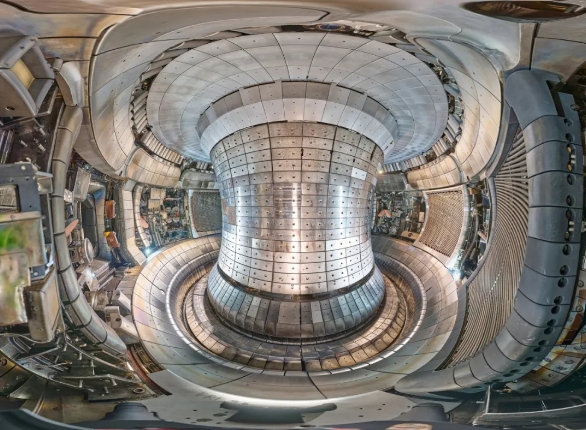

位于慕尼黑附近加尔兴的马克斯·普朗克等离子体物理研究所（MPI）的 ASDEX 升级版装置的等离子体容器，安装了镀钨瓦片

这项技术不仅解决了材料沉积的科学难题，更为聚变产业的商业化铺平了道路。电化学沉积技术使得涂层的厚度和均匀性得到了前所未有的精确控制，这对于提升反应堆性能至关重要。而使用涂层而非全钨部件，可以极大地减少了稀有金属的使用量，显著降低了生产成本。

关于Max Planck Institute for Plasma Physics（IPP）：

马克斯·普朗克等离子体物理研究所（IPP）是德国马克斯·普朗克学会下属的顶尖科研机构，也是欧洲原子能共同体成员，总部位于慕尼黑附近的加兴。

IPP致力于探索受控核聚变的物理基础，为未来聚变电站提供科学依据。该所拥有两大核心实验装置：托卡马克装置ASDEX Upgrade和仿星器装置Wendelstein 7-X。此外，IPP还与ITER、DEMO等国际重大聚变项目保持着紧密合作，共同推动清洁能源技术的发展。

随着全球对可持续能源需求的激增，这项技术不仅解决了材料稀缺与加工困难的矛盾，更通过精确控制涂层厚度和均匀性，大幅降低了聚变装置的制造门槛。

“GalvanoFusion”项目在2026年开启的为期三年的攻关，或许正是人类迈向2040年商业化聚变电站关键步骤之一。
